2mm厚度的“YN—防裂貼”，其抗拉強(qiáng)度≥600N50mm，產(chǎn)品延伸率≥30％。當(dāng)二塊水泥混凝土板塊水平位移1mm（基縫寬4mm），防裂貼能起到很好的緩解和分散作用。經(jīng)張開閉合10000次，“防裂貼”無破壞。

2、具有優(yōu)異的低溫柔韌性，抵抗上下剪切性能好

      由于“防裂貼”基材柔軟、有彈性，在-20℃的低溫下，沿ф20mm的玻璃棒。彎1800材料不斷裂。當(dāng)粘貼在二塊水泥混凝土板塊的“防裂貼”上下位移0.5mm（基縫寬4mm），經(jīng)反復(fù)上下位移10000次，由于“防裂貼”具有良好的柔韌性和延伸率,“防裂貼”無破壞（常規(guī)設(shè)計(jì)時(shí)允許值上下位移值一般不大于0.06mm）。

3、粘接性能好

      “防裂貼”與水泥混凝土基層和瀝青混凝土面層同時(shí)具有很好的粘接力，其粘接強(qiáng)度大于4N/mm，經(jīng)熱瀝青混凝土輾壓后，粘接性能大幅度提高，因此當(dāng)水平受力時(shí)，不易產(chǎn)生滑移和破壞。在50℃高溫條件下，“防裂貼”的抗剪強(qiáng)度可達(dá)0.15Map以上。

4、抗穿孔性好。

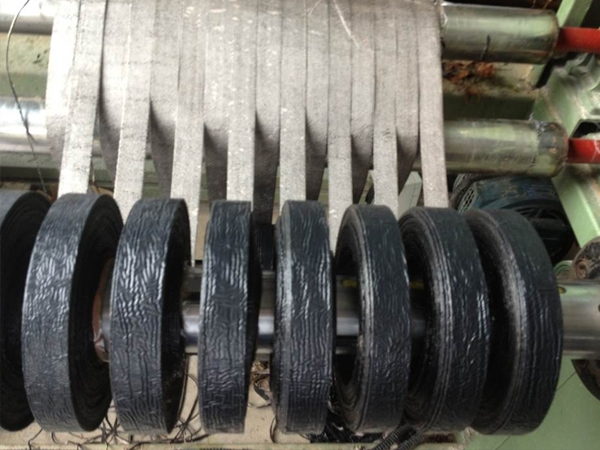

      YN自粘式防裂貼（簡稱YN防裂貼），是選用抗折性能好、拉伸強(qiáng)度高、能防腐的增強(qiáng)纖維材料為基材，上下覆蓋經(jīng)特殊配比加工的高性能粘彈材料。

      當(dāng)水泥混凝土裂縫變形時(shí)，由于“防裂貼”基材的抗拉強(qiáng)度大于粘接強(qiáng)度，使原來集中的應(yīng)力，通過防裂貼的覆蓋層得到了分散，防止和縮小了瀝青混凝土產(chǎn)生裂縫的可能性。當(dāng)相鄰水泥混凝土板塊，在一定范圍內(nèi)上下反復(fù)切時(shí)，由于采用的增強(qiáng)纖維具人優(yōu)異的抗折性及延伸性。因此，不易使“防裂貼”折斷，保持“防裂貼”具有很好的自粘封閉性，隔斷了地表水侵蝕水泥混凝土板塊伸縮縫（裂縫）內(nèi)、確保地基穩(wěn)固.
